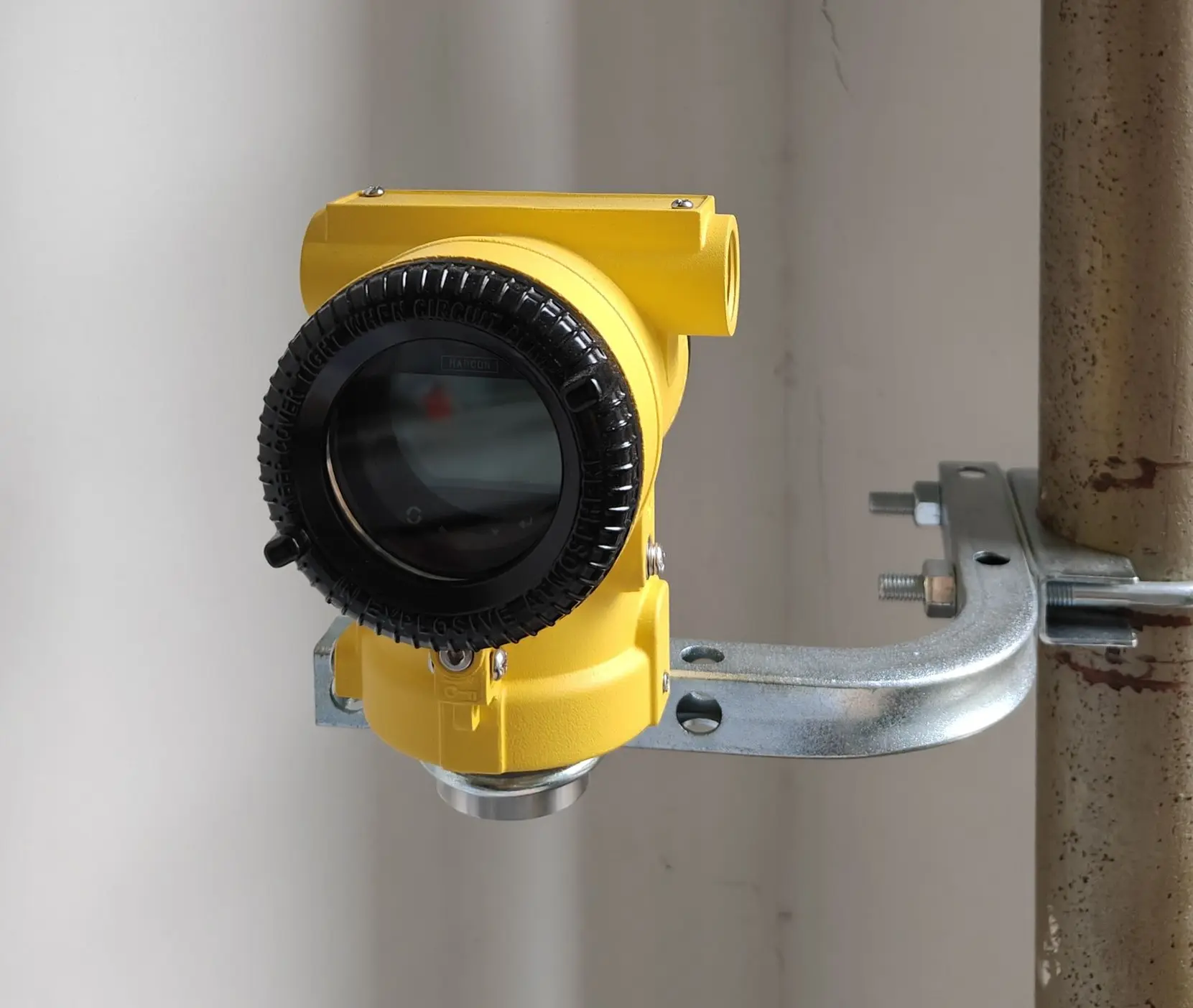

智能回路显示仪

        HC800N系列智能回路显示仪是一款过程变量的数字显示仪表，它用来接受以及输出4~20mADC电流信号，并通过二线制回路给显示器供电，不需外接电源，仅需将它串联在被测回路中就能显示出被测回路所对应的数值，并有LCD显示屏精确地显示出来。

        该系列产品采用紧凑型结构设计，安装方便；内部线路的超低功耗设计，大大降低了仪表工作时因元器件散热而产生的误差，提高了产品的长期稳定性，延长使用寿命；量程范围可调，增加了产品的测量精度；环境温度-30~+70℃，可保证仪表在恶劣的环境下正常工作。

         该仪表采用铝合金壳体，防护等级IP67，适合管道安装或墙壁安装。

        该产品取得了隔爆型（等级：Ex d IIC T6 Gb）和本安型（等级：Ex ia IIC T6 Ga）防爆认证、SIL3 安全认证。

    功能特点    技术特征    实物规格    实物规格   安装尺寸   安装方式

    功能特点

  • 最大回路压降≤3.5V；
  • 最小回路电流2.5mA，仪表正常工作；
  • 单位显示（高配版）并任意设定，可与安装位置较高、较低或不便于操作的场所使用， 便于查看现场的压力、温度、流量、物位、体积、质量、速度、密度、粘度等数值；
  • 流量开方功能（高配版），可与所有的二线制仪表配合使用。

    技术特征

  • 开机时间：5秒（包括自检和内存完整性检查） ；
  • 更新时间：＜1秒；
  • 量程范围：可调 ；
  • 显        示：LCD显示器 ；
  • 精        度：±0.1% ；
  • 运行电流：2.5mA~23mA ；
  • 背光影响： <0. 2%＠4mA，无影响@20mA ；
  • 输        入：4~20mADC 二线制 ；
  • 防护等级：IP67 ；
  • 防爆等级：Exd ⅡCT6 Gb；
  •  回路压降： ≤ 3.5V ；
  • 环境温度：-30~+70℃ ；
  • 环境湿度：0~100% ；
  • 最大误差：±0.05%（满刻度）；
  • 符合性（线性）：0.03% ；
  • 迟滞误差：0.03%；
  •  重  复  性：0.03%

    实物规格

  • 外       壳：低铜铸造铝合金；
  • 名  称  板：304SST ；
  • 标        签：304SST；
  • 防护等级：IP67 ；
  • 安        装：标准2”（50毫米）管道安装或表面（水平或垂直）；
  • 电气连接：½NPT或M20*1.5
  • 时       间：5秒（包括自检和内存完整性检查）。

    实物规格

  • 外       壳：低铜铸造铝合金；
  • 名  称  板：304SST ；
  • 标        签：304SST；
  • 防护等级：IP67 ；
  • 安        装：标准2”（50毫米）管道安装或表面（水平或垂直）；
  • 电气连接：½NPT或M20*1.5
  • 时       间：5秒（包括自检和内存完整性检查）。

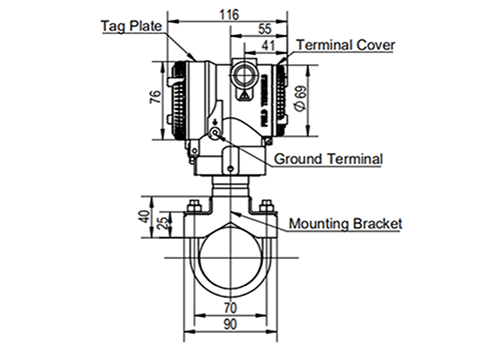

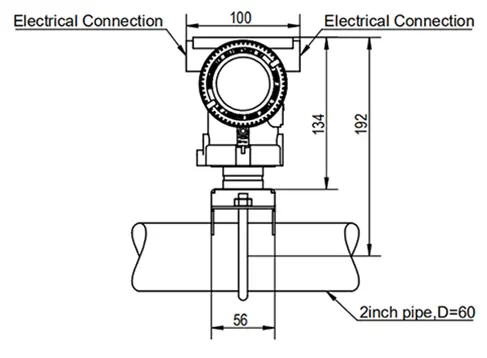

   安装尺寸


   安装方式

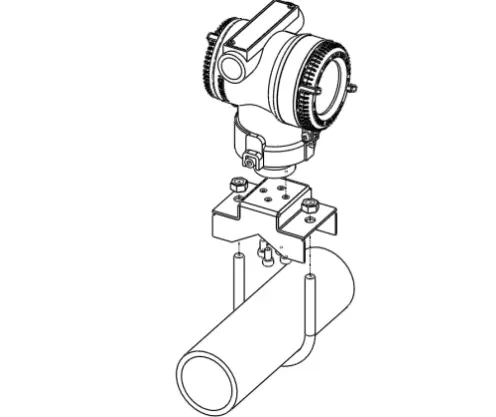

  • 水平管U型安装

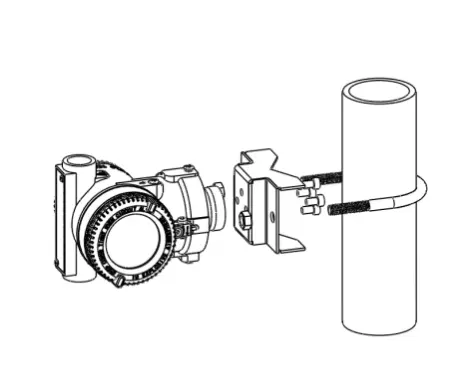

  • L型支架安装
